SAN (Storage Area Network) ?

SAN은 스토리지 장치들을 고속 네트워크로 연결하여 서버들이 마치 로컬 디스크처럼 접근할 수 있도록 하는 네트워크 환경을 말합니다.

주로 파이버 채널(FC) 또는 iSCSI 기술을 활용하여 높은 대역폭, 짧은 대기 시간, 우수한 안정성을 제공하며,

엔터프라이즈 환경에서 데이터베이스 및 가상화 시스템의 핵심 데이터를 공유·저장하는 데 사용됩니다.

서버와 스토리지 간의 데이터 전송을 LAN과 분리된 전용 네트워크에서 처리하므로 네트워크 트래픽을 효율적으로 관리할 수 있습니다.

FCIP (Fibre Channel over IP) – Network

기존의 NAS(Network Attached Storage)는 파일 단위로 접근하는 방식이라면, SAN은 블록(Block) 단위로 스토리지에 직접 접근합니다.

마치 내부 하드드라이브에 접근하는 것처럼 동작하므로 고속 데이터 전송이 가능합니다.

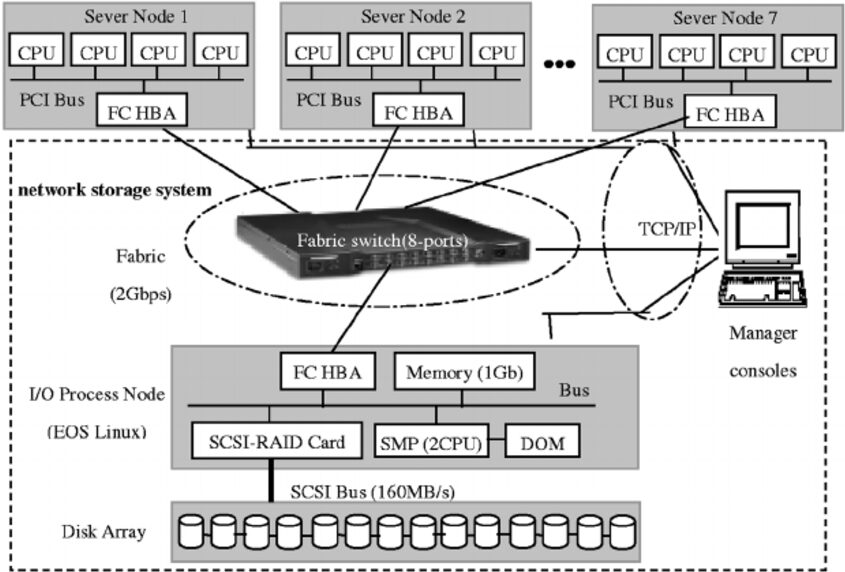

SAN은 크게 세 가지 계층으로 이루어집니다.

첫째, 서버 계층으로 데이터 요청을 하는 호스트 서버들입니다.

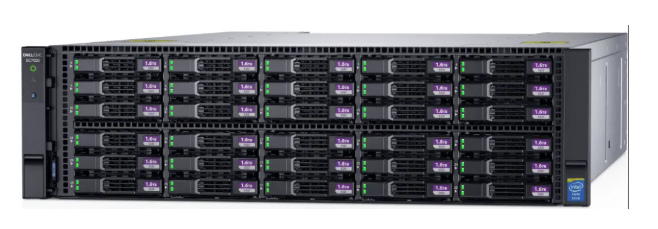

둘째, 스토리지 계층으로 실제 데이터를 저장하는 스토리지 어레이(Storage Array)입니다.

셋째, 네트워크 계층으로 서버와 스토리지를 연결하는 고속 네트워크입니다.

네트워크 계층에는 주로 Fibre Channel 스위치가 사용되며, HBA(Host Bus Adapter)는 서버가 SAN에 접속하기 위한 어댑터 역할을 합니다.

스토리지를 중앙 집중식으로 관리할 수 있어 관리 효율성이 높습니다.

스냅샷, 스냅샷 복제, RAID 등 고급 기능을 활용한 데이터 보호가 가능하며, 여러 서버가 같은 스토리지를 공유하므로 리소스 활용도가 높습니다.

또한 원거리 스토리지 연결이나 재해복구를 쉽게 구현할 수 있습니다.

Fibre Channel 스위치, HBA, 고가의 스토리지 어레이 등이 필요하여 초기 구축 비용이 매우 높습니다.

또한 설계, 설치, 운영이 복잡하며 전문 인력이 필요합니다.

네트워크 구성에 따라 병목 현상이 발생할 수 있으며, 장애 발생 시 많은 서버에 영향을 미칠 수 있습니다.

데이터베이스 서버의 고가용성(HA) 구현, 서버 클러스터링, 가상화 환경에서의 스토리지 공유, 백업 및 재해복구 시스템 구축에 주로 사용

구분	SAN	NAS
접근 방식	블록(Block) 단위	파일(File) 단위
프로토콜	(파이버)Fibre Channel, (아이 스카시)iSCSI	NFS(Network File System), SMB/CIFS (Server Message Block / Common Internet File Sharing)
네트워크	전용 고속 네트워크	표준 이더넷
속도	매우 빠름	상대적으로 느림
구축 비용	매우 높음	낮음
사용 대상	대규모 엔터프라이즈	중소 규모, 파일 공유
복잡도	복잡	상대적으로 단순

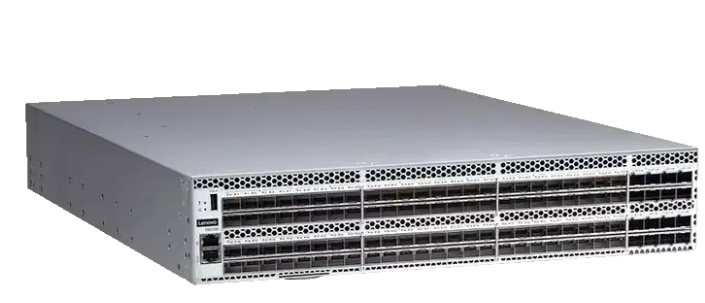

Fibre Channel Switch

SAN Switch

SAN Switch (큰 개념)
  ├─ Fibre Channel Switch (FC 스위치)
  ├─ iSCSI Switch (이더넷 기반)
  ├─ FCoE Switch (Fibre Channel over Ethernet)
  └─ 기타 SAN 스위치
