FCIP (Fibre Channel over IP) – Network

FCIP (Fibre Channel over IP) ?

FCIP는 Fibre Channel 프로토콜을 IP 네트워크를 통해 전송하는 기술로

원거리에 있는 스토리지 시스템을 연결하거나 재해 복구(Disaster Recovery, DR) 목적으로 자주 사용합니다.

기본 개념

FCIP는 Fibre Channel 프레임을 TCP/IP 기반 네트워크에서 캡슐화하여 전송합니다.

이를 통해 기존의 고가의 Fibre Channel 인프라에 의존하지 않고도 표준 IP 네트워크(이더넷)를 활용할 수 있습니다.

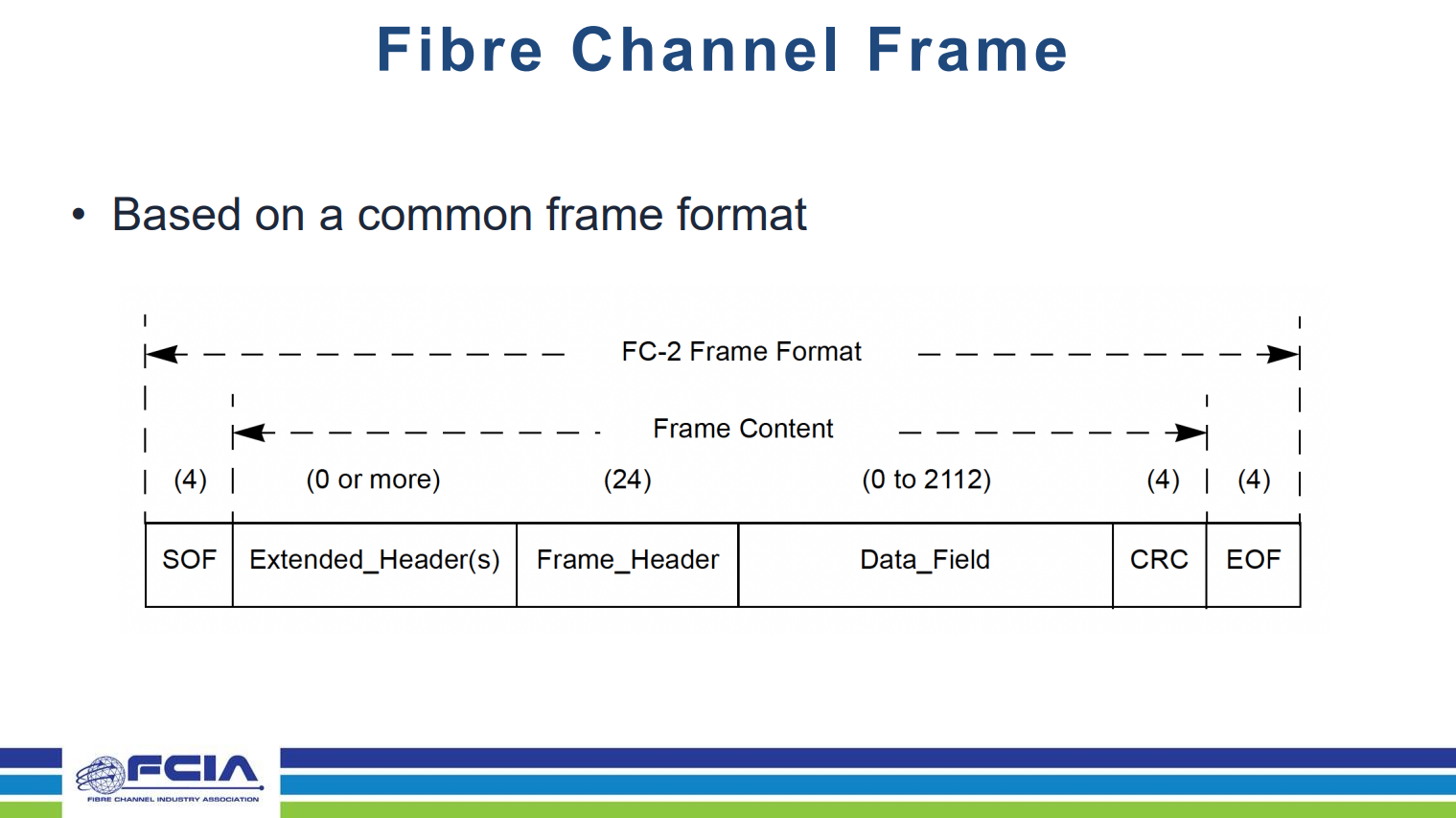

FC-2 Frame Format은 SOF(Start of Frame)에서 시작하여 Extended Header, Frame Header, Data Field, CRC, EOF(End of Frame) 순서로 구성

• Extended Header (확장 헤더) : 프레임의 기본 정보 외에 추가적인 제어 정보가 필요할 때 사용
• Frame Header (프레임 헤더) : 프레임의 기본 정보를 담고 있는 24바이트 크기의 필수 영역
• Data Field (데이터 필드) : 실제 전송되는 데이터가 들어가는 영역
• CRC (Cyclic Redundancy Check, 순환 중복 검사) : 4바이트 크기의 오류 검사 코드
• EOF(End of Frame) : 프레임의 끝을 알리는 4바이트 신호

Data Field는 최대 2112Byte(약 2 KB)까지 담을 수 있으며, 이러한 Fibre Channel 프레임 전체가 IP 패킷에 캡슐화되어 네트워크를 통해 전송

주요 특징

장점

• 기존 IP 네트워크 활용으로 구축 비용을 절감.
• 원거리 백업 및 재해복구가 용이함.
• Fibre Channel의 성능을 유지하면서 확장성을 높일 수 있음.

단점

• WAN 대역폭에 의존하므로 대역폭 제약으로 네트워크 지연(latency)이 발생할 수 있음.
• IP 네트워크의 신뢰성에 영향을 받음.
• 초기 설정과 트러블슈팅이 복잡함.

주요 용도

원격지의 스토리지 시스템을 동기화하는 동기식 복제와 원거리 백업 및 재해복구 목적의 비동기식 복제에 주로 사용
